环卫分享-环卫车常用离合器配件

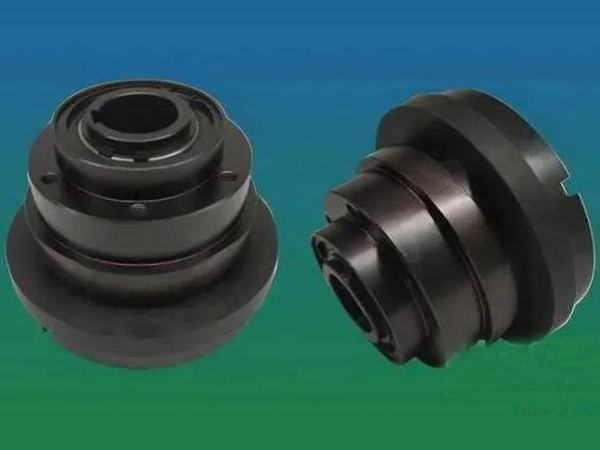

—— 气动齿式离合器 ——

气动齿式离合器是由两枚平面齿盘在通气时内部轴向移动来齿合连接，泄压时由

复位弹簧自动分离泄压时由复位弹簧自动分离

1. 齿与齿的连接体积小，传动转矩大

2. 1比1定值传递无滑差丶无扭矩损失。

3. 连接或分离均在瞬间，动作灵敏快捷。

4. 一体化结构，安装简单，不用担心齿合同轴度。

5. 需低速连接，但可高速运转。

6. 干式、湿式都可使用。

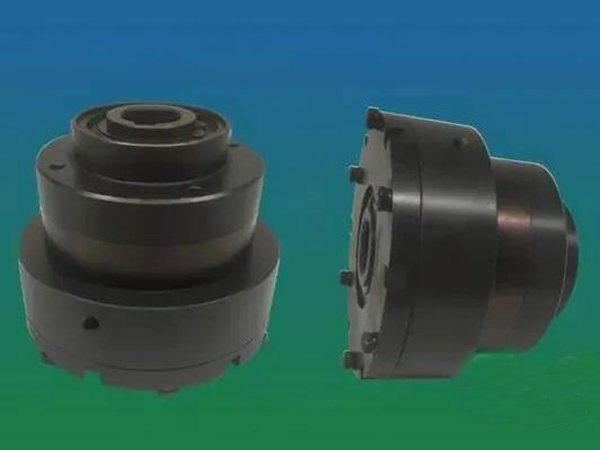

——气动多片式离合器——

气动多片式离合器在自然状态下，与气缸连接端的压盘随着轴一起旋转，

驱动端与负载相连，中间的摩擦片组不结合，起到分离作用。

当气体通入时，气缸迫使驱动压盘压紧摩擦片组，

摩擦片组将扭矩传到驱动端，驱动端从而带动负载一起旋转，起到结合作用。

断气时，碟簧是摩擦片组与钢片分离，再次起到分离作用。

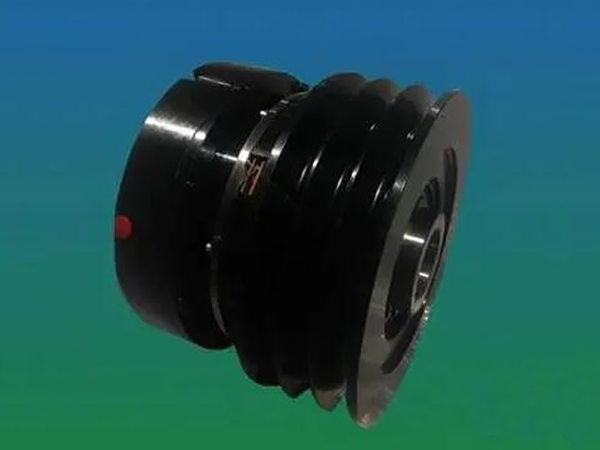

带轮气动多片离合器在接通气路后，活塞推动驱动压盘推动摩擦片组，

使离合器结合传动输出。

切断气路后，摩擦片组在复位弹簧作用力下回位并分离。

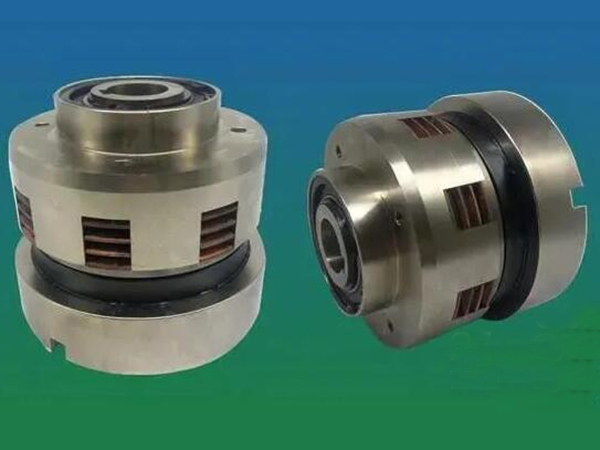

——气动摩擦式离合器——

离合器采用摩擦片作为传动联接介质，通过电磁、液压、气动等方式控制动力传动

的分离和吸合。

根据摩擦片的数量一般分为：1、单摩擦片离合器；2、多摩擦片离合器。

根据应用环境一般分为：

1、应用于干式无油环境的摩擦离合器；

2、应用于湿式浸油环境的摩擦离合器。

摩擦离合器可在高速旋转中实现分离和吸合

—— 单发新型离合器 ——

1. 气压0.4~0.6MPa

2. 安装轴径30mm

3. 固定从动件螺栓距离100mm

4. 输出扭矩800Nm

5. 转速可达3000r/min

6. 大扭矩输出（扭矩输出可达4000Nm）

7. 小气压分离（≥4bar）
